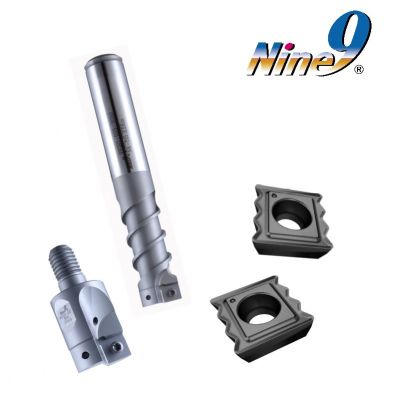

Nine9 NC Helix Drill

Fräsen, Bohren, Nuten & Taschenfräsen - mit nur 1 Werkzeug



Was ist der NC Helix Drill von Nine9? Die Antwort: Zerspanung durch zirkulare Interpolation.

Fräsen, Bohren, Nuten und Taschenfräsen kombiniert in nur einem Werkzeug, welches Ihre Werkzeugbestände enorm reduziert. Sie benötigen gerade einmal 4 Werkzeuge zur Herstellung von Bohrungen im Bereich Ø13 - Ø65mm. Wählen Sie aus zwei verschiedenen Schaftvarianten, sowie einer Einschraubvariante. Alle Werkzeuge sind mit innerer oder externer Kühlmittelzufuhr verfügbar. Kurze Späne durch wellenförmige Schneidengeometrie und einem Eintauchwinkel von bis zu 20°.



Aktion: Jetzt auf den NC Helix Drill umsteigen und noch bis 30. Juni 35% Aktionsrabatt sichern!



Der NC Helix Drill im Onlineshop

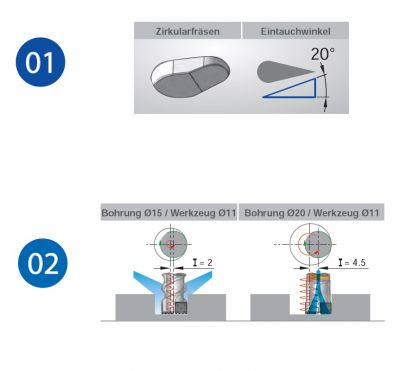

01 Geringe Leistungsaufnahme an der Spindel!



  • Dank der geringen Schnittdruckbelastung, bedingt durch den Wellenschliff in Verbindung mit der Helix Interpolation, ist nur eine geringe Leistungsaufnahme an der Spindel erforderlich
  • Zirkulares Tauchfräsen, maximaler Rampenwinkel beträgt 20°
    Beispiel: Werkzeug Ø27mm zur Herstellung einer Bohrung Ø50mm, 9mm Steigung bei Aluminium, 6mm Steigung bei vergütetem Stahl





02 Nur 4 Werkzeuge für den Bereich Ø13 bis Ø65mm



  • Zerspanung mittels Zirkular Interpolation
  • Jeder Halter kann unterschiedlichste Bohrungsdurchmesser und -tiefen bearbeiten
  • Zur Herstellung von Stufenbohrungen empfiehlt sich die Verwendung der Einschraubvariante

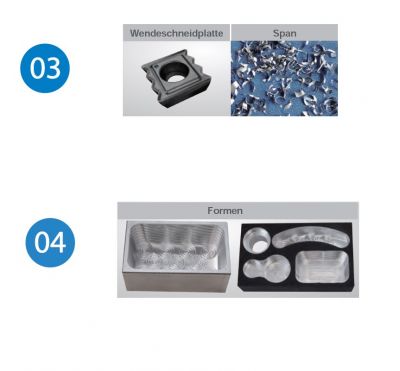

03 Spezielle Spanformgeometrie zur Bearbeitung verschiedenster Materialien



  • Die wellenförmige Geometrie der Wendeschneidplatten sorgt für einen optimalen Spanbruch und erzeugt kleine, schmale und leicht zu entfernende Späne
  • Minimierung von Vibrationen bei der Bearbeitung von schwer zerspanbaren Materialien oder in tiefen Bohrungen





04 Jedes Werkzeug ist für unterschiedlichste Bearbeitungsaufgaben geeignet



  • Multifunktionelle Anwendungsmöglichkeiten: Bohren, Fräsen, Nuten & Taschenfräsen
  • Durch die Veränderung des Bahnradius sind komplexe Stufenbohrungen mit ein und demselben Werkzeug möglich

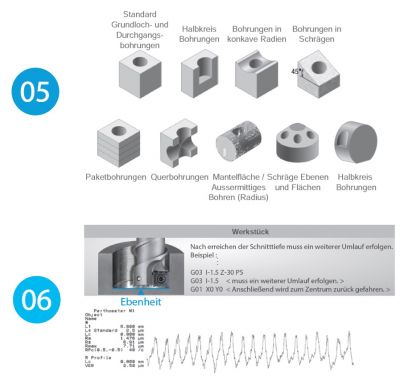

05 Anwendbar unter verschiedensten Bedingungen



  • Ein weiterer Vorteil ist das breite Anwendungs- und Einsatzgebiet des NC Helix Drills von Nine9
  • Optimaler Einsatz auch auf schrägen, konkaven oder konvexen Flächen
  • Geeignet für Paketbohrungen oder Bearbeitungen mit Querbohrungen





06 Oberflächenrauheit



  • Durch einen programmierten "Leerschnitt" entsteht trotz der wellenförmigen Wendeschneidplattengeometrie ein ebener Bohrungsgrund mit guten Rauheitswerten




Alles Trägerwerkzeuge, alles Wendschneidplatten, sowie weitere technische Informationen finden Sie im aktuellen Katalogauszug von Nine9: Katalog NC Helix Drill





Aktion: Jetzt auf den NC Helix Drill umsteigen und noch bis 30. Juni 35% Aktionsrabatt sichern!



Der NC Helix Drill im Onlineshop
