OSG Tieflochbohren

Entdecken Sie die Leistungsfähigkeit des ADO-Tieflochbohrers



Hier stellen wir Ihnen den neuesten Katalog unseres Partners OSG zum Tieflochbohren vor, der eine beeindruckende Auswahl an hochmodernen Werkzeugen enthält.
Der ADO-Tieflochbohrer bietet eine Reihe von fortschrittlichen Funktionen, die ihn zu einem unverzichtbaren Werkzeug für anspruchsvolle Tieflochbohranwendungen machen:

  • VHM-Tieflochbohrer bis 50xD: Hergestellt aus hochwertigem Vollhartmetall (VHM), kann der ADO-Tieflochbohrer tiefe Löcher mit einem Verhältnis von bis zu 50 Durchmessern präzise und zuverlässig bohren. Diese außergewöhnliche Leistungsfähigkeit ermöglicht es Ihnen, selbst die anspruchsvollsten Bohraufgaben erfolgreich zu bewältigen.

  • Materialübergreifend einsetzbar: ADO-40D/50D eignen sich sehr gut beim Bohren tiefer Bohrung in Kohlenstoffstählen, legierten Stählen, Gusseisen und rostfreien Stählen.

  • Optimale Spankontrolle: Die effektive Spankontrolle ist der Schlüssel zu einem reibungslosen und effizienten Bohrvorgang. Das neue Nutdesign des ADO-Tieflochbohrer wurde speziell entwickelt, um eine gute Spanabfuhr, hohe Stabilität und damit optimale Spankontrolle zu gewährleisten, was zu sauberen Bohrungen, einer verbesserten Werkzeugstandzeit und einer höheren Produktivität führt.  Das Nutdesign “R-Gash” bildet sehr kurze, kompakte Späne die sich leicht abführen lassen.

Bei Fragen oder für weitere Informationen stehen wir Ihnen jederzeit gerne zur Verfügung. Wir freuen uns darauf, Ihnen bei der Auswahl der richtigen Werkzeuge für Ihre Anforderungen behilflich zu sein.

Eine Übersicht aus dem neuen Katalog:

  • ADO-10D
  • ADO-15D - neue Abmessungen
  • ADO-20D - neue Abmessungen
  • ADO-25D
  • ADO-30D - neue Abmessungen
  • ADO-40D
  • ADO-50D
  • CAO-GDXL
  • Schnittdaten
  • technische Informationen zum Tieflochbohren

zum Katalog



__________________________________



--- Ein paar technische Fakten ---



Strategie zum Tieflochbohren

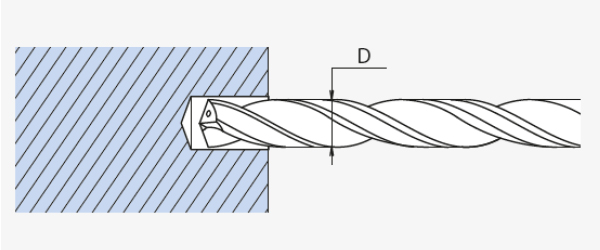

Pilotbohrung setzen

  • Ø +0,03 mm
  • Spitzenwinkel >140°

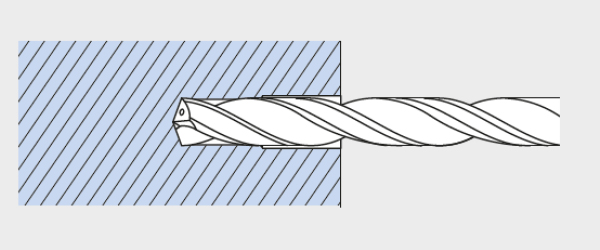

ADO-Tiefochbohrer einfahren bis auf 0,2 mm vor Pilotgrund

  • S = 500 U/min-1
  • Vf = 500 mm/min
  • ohne Kühlmitteldruck

Kühlmittel und Arbeitsdrehzahl anwählen

Vorschub 100 % bis Endbohrtiefe

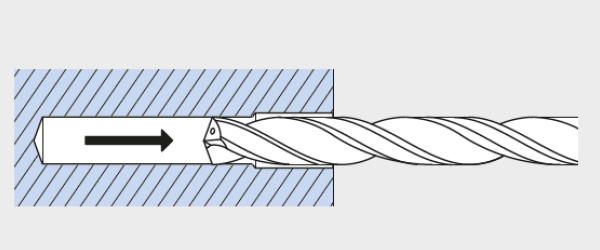

Wenn die Endbohrtiefe erreicht ist, die Drehzahl auf 500U/min senken und mit hohem Vorschub (z.B. Vf= 6.000 mm/min) aus der Bohrung herausfahren.
Nicht im Eilgang!

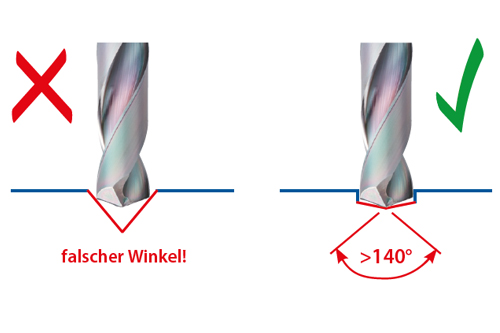

Pilotbohrung



Wichtig ist der Spitzenwinkel. Dieser muss immer größer sein als der des Folgewerkzeuges damit die Spitze des Tieflochbohrers das Zentrum der Pilotbohrung exakt trifft!

  • Positionsgenauigkeit
  • Verlauf



Der Durchmesser sollte minimal größer sein als der des Folgewerkzeuges!

  • Reibung
  • Verschleiß

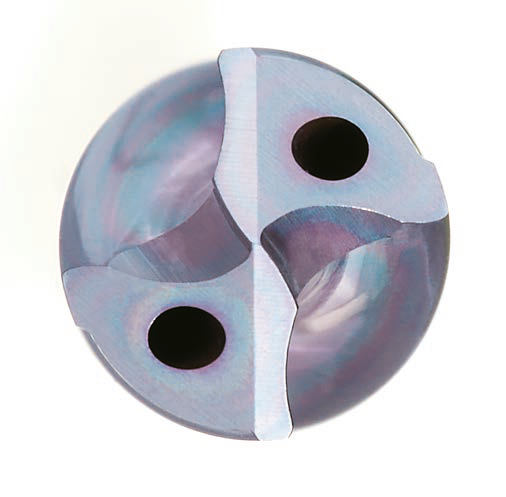

R-Gash



Hocheffizientes Tieflochbohren bis 50xD wird durch die neue “R-Gash” Ausspitzung ermöglicht, welche die Späne kurz bricht und diese dadurch leicht abgeführt werden können. Genauso tragen die neue Nutform und der angepasster Spiralwinkel dazu bei, die Stabilität der Werkzeuge und die Bohrungsqualität zu erhöhen.



  • 1. R Gash Ausspitzung: Spezielle Geometrie der Ausspitzung für eine verbesserte Spankontrolle und geringe Schnittkräfte.



  • 2. Neue Nutengeometrie: Diese verbessert die Spanabfuhr bei hoher Werkzeugsteifigkeit, ideal für sehr tiefe Bohrungen.



  • 3. Spiralwinkel: Der 25° Spiralwinkel erhöht die Werkzeugsteifigkeit und sorgt für einen stabilen Prozess.

Anwendungsvideo
